표면 탐사 드릴링 장비 CDC{1}}6 비용 효율적인 N 크기: 1600m

CDC-6 플러스 표면 코어 드릴링 장비

CDC-6 표면 코어 드릴링 장비 다이아몬드 코어 드릴링을 위한 매우 고전적인 드릴링 장비입니다. 컴팩트한 디자인, 성숙한 기술, NQ 크기의 경우 드릴링 용량은 1600m, 트랙 장착형, 작업 영역이 멀리 떨어져 있어도 CDC-6은 항상 신뢰할 수 있습니다.

특징

· Dump mast -- creates a stable working platform and lowers the working height dramatically.

· New Telescope mast -- Easy setup and capable of 6m rod pulls while being compact size for transportation.

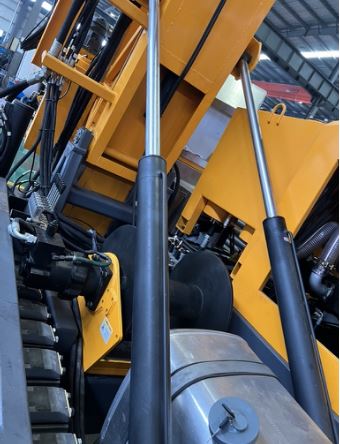

· Hydraulic leveling jacks and mast raising cylinders -- make the rig easy to set up.

· Self-designed chuck and rotation unit with rich experience --offers high expectation for performance and reliability.

· Hydraulic rod holder – provides fast action of rod clamping,improved reliability and reduced service need.

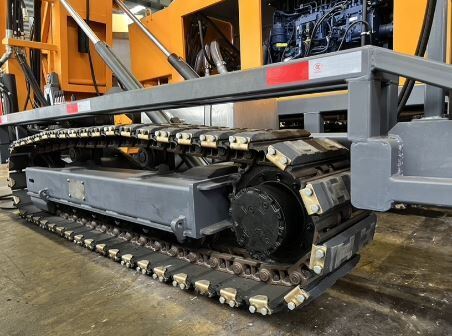

· Radio control crawler track is an option – Enhanced mobility and safety.

드릴링 용량

B크기 2050m

N크기 1650m

H크기 1350m

P크기 950m

깊이는 수직 구멍을 기준으로 합니다.

메인 호이스트

단일 라인 용량: 베어 드럼 120kN

라인 속도: 베어 드럼 0-65m/min

케이블 크기: 40mx 20-22mm

유선

용량: 6mm WL의 2200m

8mm WL의 1000m

라인 풀: 베어 드럼: 15kN

라인 속도: 베어 드럼 114m/min

전체 드럼 300m/min

마스트 및 피드 시스템

마스트 높이: 9.5m

이송 거리: 3700mm

이송 속도: 빠르고 느린 가변 제어

추력: 9톤

당기기: 25톤

드릴링 각도: 45 ~ 90도
로드 풀 길이: 3m 또는 6m

전원 장치

제조: Weichai 중국

모델: WP6G240E330(EU 단계 IIIA)

용량: 6.7리터 6기통

전력: 176kW

RPM: 2200

엔진 유형: 디젤 터보차저, 수냉식

전기 시스템: DC 24V(교류기 24V, 95Amp)

유압 시스템

Primary pump: 31 MPa – 280 l/min

Secondary pump: 30 MPa – 130 l/min

Auxiliary pump: 30 MPa – 130 l/min

유압 오일 냉각: 공기

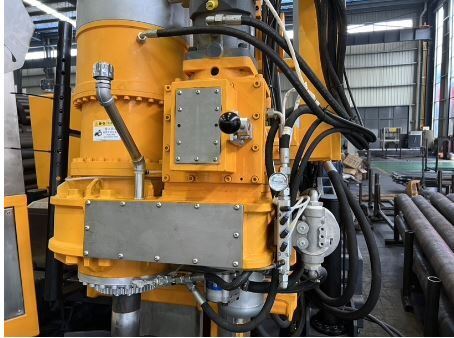

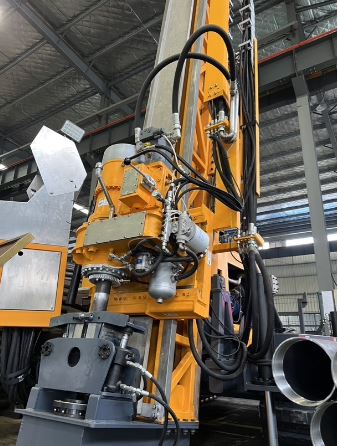

드릴 헤드 및 스핀들 속도

동력: 2단{0}}유압 모터

속도/후진 3

무단 변경: 0-1250 RPM

홀드 직경 121mm

토크: 최대 6200Nm

최대 리프팅 용량 235kN

최대 공급 전력 80kN

헤드 오프너 600mm

풋 클램프

유지 범위: 55.5-118mm

Through hole: Ф165 mm

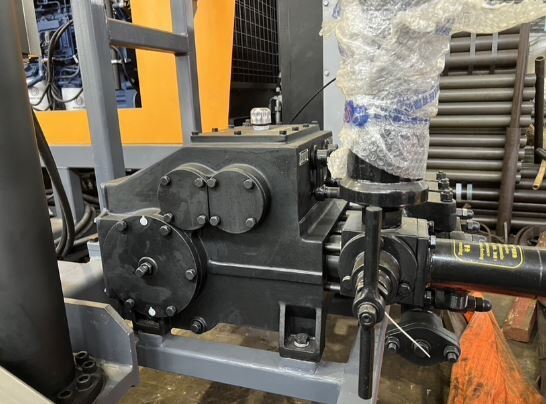

진흙 펌프

출력량: 250L/min

배출 압력: 8.0 Mpa

무게

휠 유형: 8500kg

크롤러 탑재: 10500kg

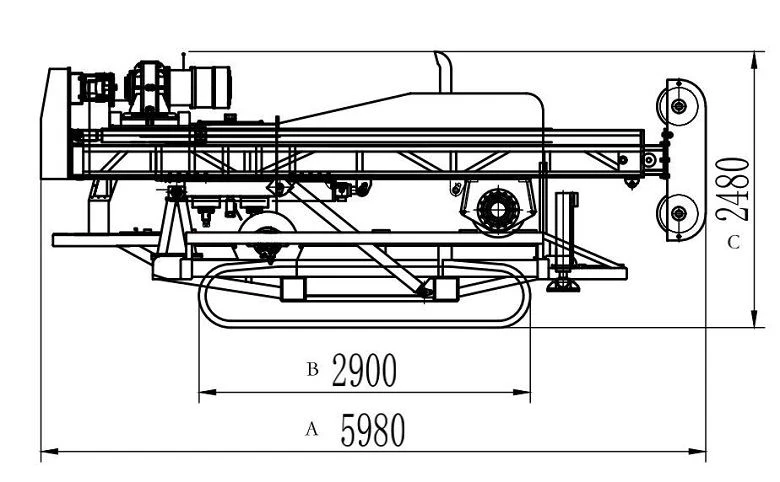

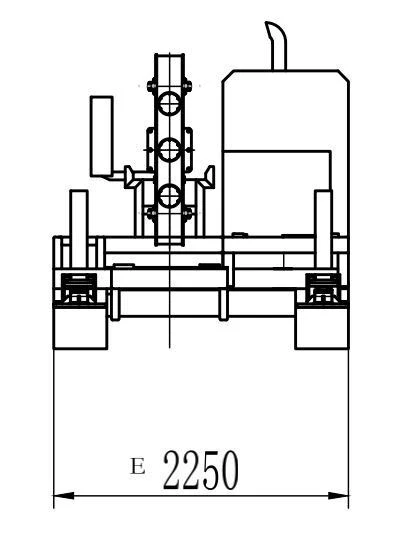

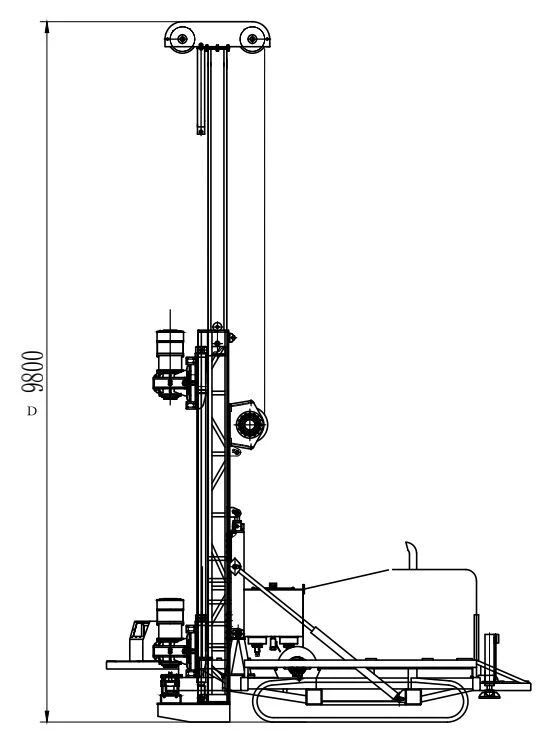

치수(운송/작업장)

A: 5980mm

B: 2900mm

C: 2480mm

D: 9800mm

E: 2250mm

모든 무게와 치수는 근사치이며 변경될 수 있습니다.
