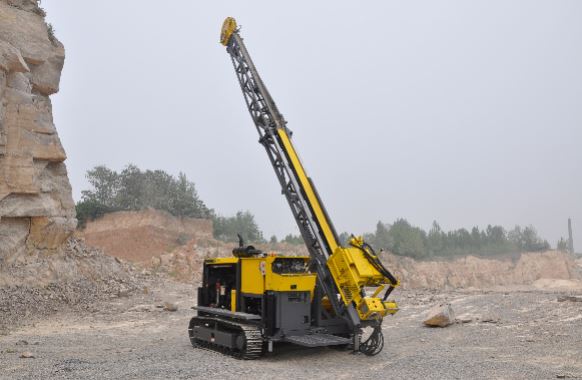

표면 다이아몬드 코어 드릴 장비 SX16 NQ 1250m

SX16 표면 다이아몬드 코어 드릴링 장비

SX16 Surface 코어-시추 장비는 긴 스트로크 직접 공급 시스템, 저배출 T3 엔진 및 강력한 메인 윈치를 갖춘 -다양한 드릴링 작업을 위해 설계되었습니다. 이는 높은 수준의 신뢰성과 생산성을 제공하는 동급 최고의 -심공 드릴 중 하나로 간주됩니다.-

검증된 용량은 업그레이드된 파워팩과 유압 시스템, 승강 장치 및 기계 구조에서 비롯됩니다.

덤프 머스트, 유압 레벨링 잭 및 접이식 마스트 덕분에 SX16을 빠르게 설치할 수 있습니다. 옵션인 무선 제어 크롤러 트랙을 사용하면 드릴을 현장에서 쉽게 조종할 수 있으며 작업자가 안전 거리를 유지할 수 있습니다. 표준 안전 가드와 비상 정지 버튼을 사용하면 장비를 사용자에게-친화적이고 안전하게 작동할 수 있습니다.



특징

· 덤프 마스트 - 안정적인 작업 플랫폼을 만들고 작업 높이를 극적으로 낮춥니다.

· 새로운 망원경 마스트 - 설치가 간편하고 6m 길이의 막대를 당길 수 있으면서도 크기가 작아 운반이 용이합니다.

· 유압 레벨링 잭 및 마스트 상승 실린더 - 장비 설치가 용이합니다.

· 캐나다산-Christensen 척 및 회전 장치 - 성능과 신뢰성에 대한 높은 기대치를 제공합니다.

· 유압식 로드 홀더 - 로드 클램핑의 빠른 동작을 제공하고 신뢰성을 향상하며 서비스 필요성을 줄입니다.

· 무선 조종 크롤러 트랙 - 향상된 이동성과 안전성.



드릴링 용량

B유선 1540m

N유선 1250m

H유선 780m

P유선 480m

* 깊이는 수직 홀 기준 *



메인 호이스트

단일 라인 용량:베어 드럼 80kN

회선 속도:베어 드럼 40m/min

케이블 크기: 35mx 16mm



유선전화

용량: 6mm WL의 1800m

7mm WL의 1000m

라인 당김:베어 드럼: 11,9 kN

풀 드럼: 3.0kN

라인 속도: 베어 드럼 114m/min

전체 드럼 453m/분



마스트 및 피드 시스템

피드 이동: 3,5m

이송 속도: 빠르고 느림, 가변 제어

추력: 59.6kN

당김: 138kN

드릴링 각도: 45~90도
로드 당김 길이: 6.09m



전원 장치

제조: 커민스

모델: QSB6.7 Tier III

용량: 6.7리터 6기통

전력: 153kW

RPM: 1800

엔진 유형: 디젤 터보차저, 수냉식

전기 시스템: 24V(발전기 24V, 95Amp)



유압 시스템:

1차 펌프: 28 MPa – 280 l/min

보조 펌프: 20 MPa – 170 l/min

보조 펌프: 21,5 MPa – 55 l/min

유압 오일 냉각: 공기



드릴헤드 및 스핀들 속도

힘: 유압 모터, 가변

속도/역방향 4

최종 구동: 저소음 체인 구동, 2:5 비율

스핀들 117mm(ID)

스핀들 속도: 117-1300rpm

토크: 최대 5113Nm

헤드: 스윙 어웨이(측면 변속 옵션)



크롤러 옵션

제어 방식 무선 원격 제어

속도 최고 속도 3km/h

트랙 유형 중부하 작업, 300mm 트랙 슈



척 조립

유형: 유압 개방형, 스프링 폐쇄형

최대 내경: 117mm

보유 용량: 18 143 kg



로드 홀더

유형: 유압 개방형, 가스 스프링 폐쇄형

최대 내경: 210mm

보유 용량: 15 000 kg



드릴 베이스 지지대

트레일러 장착 장비 4 x 770mm 휠

지원: 4개의 유압 잭

패드 직경: 200/230mm

이동 길이: 550mm



무게

휠 유형: 7000 kg (DH에는 적용되지 않음)

크롤러 장착 9000kg

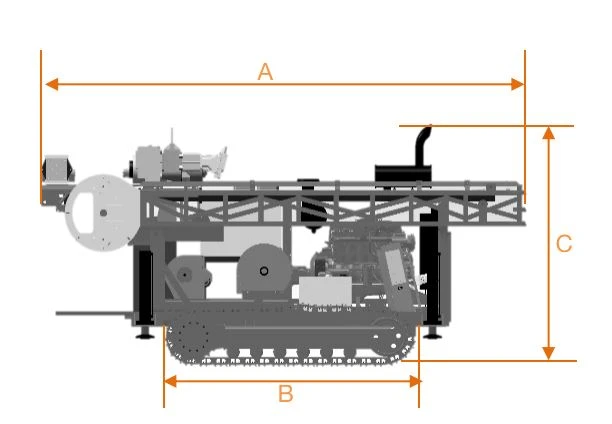

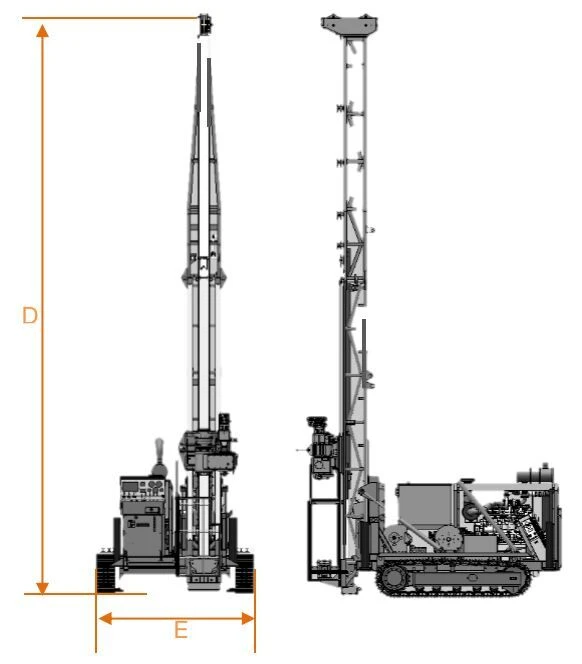

외형치수(운송/작업현장)

에이 : 5150mm

B : 2700mm

C : 2340mm

D : 9650mm



더 많은 소식을 얻으려면 영업 엔지니어에게 문의하세요.
